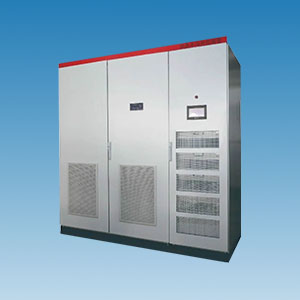

本公司XC HSVG動態無功補償裝置是以IGBT為核心的無功補償系統，能夠快速連續地提供容性或感性無功功率，實現考核點恒定無功、恒定電壓和恒定功率因數的控制等，保障電力系統穩定、高效、優質地運行。在配電網中，將中小容量的XC HSVG產品安裝在某些特殊負荷（如電弧爐）附近，可以顯著地改善負荷與公共電網連接點處的電能質量，例如提高功率因數、克服三相不平衡、消除電壓閃變和電壓波動、抑制諧波污染等。

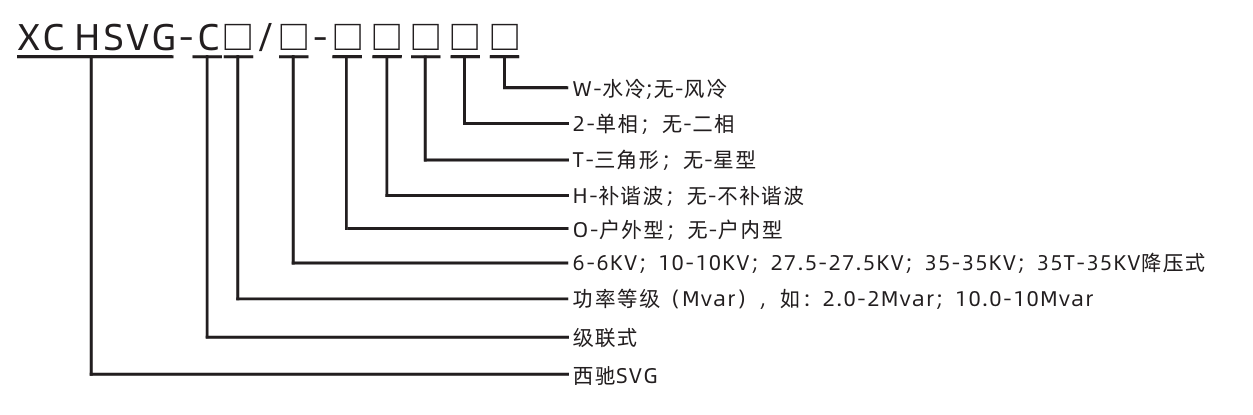

注：容量（Mvar）表示從感性無功到容性無功動態調節范圍內的額定最大調節容量。例如C2.0/10，表示：直掛式10kV、容量為±2Mvar的裝置。能夠在+2000kvar（感性）到-2000kvar（容性）范圍內對無功進行連續平滑調節。

本公司XC HSVG系列產品采用現代電力電子、自動化、微電子及網絡通訊等技術，采用先進的瞬時無功功率理論和基于同步坐標變換的功率解耦算法，以設定的無功性質及大小、功率因數、電網電壓為控制目標運行，動態的跟蹤電網電能質量變化調節無功輸出，并能實現曲線設定運行，提升電網質量。

易操作、高性能、高可靠性的XC HSVG系列產品為滿足用戶對提高輸配電電網的功率因數、治理諧波、補償負序電流的迫切需求做出相應設計，具有以下特點：

● 模塊化設計，安裝、調試、設定簡便。

● 動態響應速度快，響應時間≤5ms。

● 在補償容量足夠的前提下，輸出電流諧波（THD）≤3%。

● 多種運行模式滿足用戶需求，運行模式有：恒裝置無功功率模式、恒考核點無功功率模式、恒考核點功率因數模式、恒考核點電壓模式、恒考核點無功功率模式2，目標值可實時更改。

● 實時跟蹤負荷變化，動態連續平滑補償無功功率，提高系統功率因數，實時治理諧波，補償負序電流，提高電網供電質量。

● 抑制電壓閃變，改善電壓質量，穩定系統電壓。

● XC HSVG電路參數精心設計，發熱量小，效率高，運行成本低

● 設備結構緊湊，占地面積小。

● 主電路采用IGBT組成的H橋功率單元鏈?zhǔn)酱?lián)結構,每相由多個相同功率單元組成，整機輸出由PWM波形疊加而成的階梯波，逼近正弦，經輸出電抗濾波后正弦度良好。

● XC HSVG采用冗余性設計和模塊化設計，滿足系統高可靠性的需求。

● 功率電路模塊化設計，維護簡單，互換性好。

● 保護功能齊全，具有過壓、欠壓、過流、單元過熱、不均壓等保護，并能實現故障瞬間的波形錄制，便于確定故障點，易維護，運行可靠性高。

● 人機界面友好顯示，對外通訊提供了RS485、以太網等接口，采用標準Modbus通訊協議。除具有實時數字量及模擬量的顯示、運行歷史事件記錄、歷史曲線記錄查詢、單元狀態監控、系統信息查詢、歷史故障查詢等功能外，還具有送電后系統自檢、一鍵開停機、分時控制、示波器（AD通道強制錄波）、故障瞬間電壓/電流波形記錄等特色功能。

● XC HSVG設計包含與FC配合使用的接口，實現定補和動補的有效結合，為用戶提供更經濟，更靈活的補償方案。

● 投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投。

● 與系統連接時，不需要考慮交流系統相序，連接方便。

● 可并聯安裝，極易擴展容量。并機運行使用光纖通訊，通訊速度快，能夠完好的滿足實時補償?shù)囊蟆?/span>
